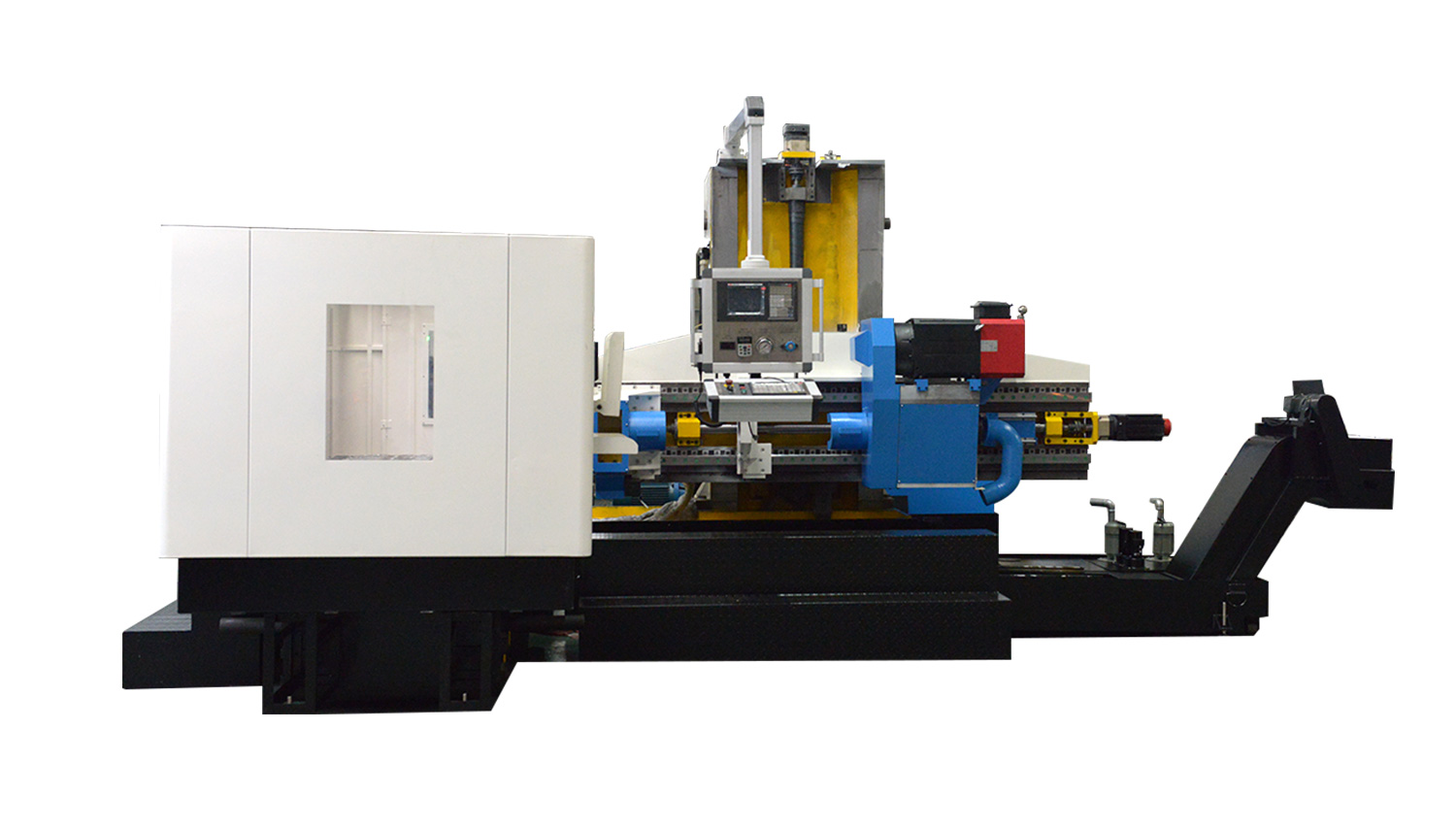

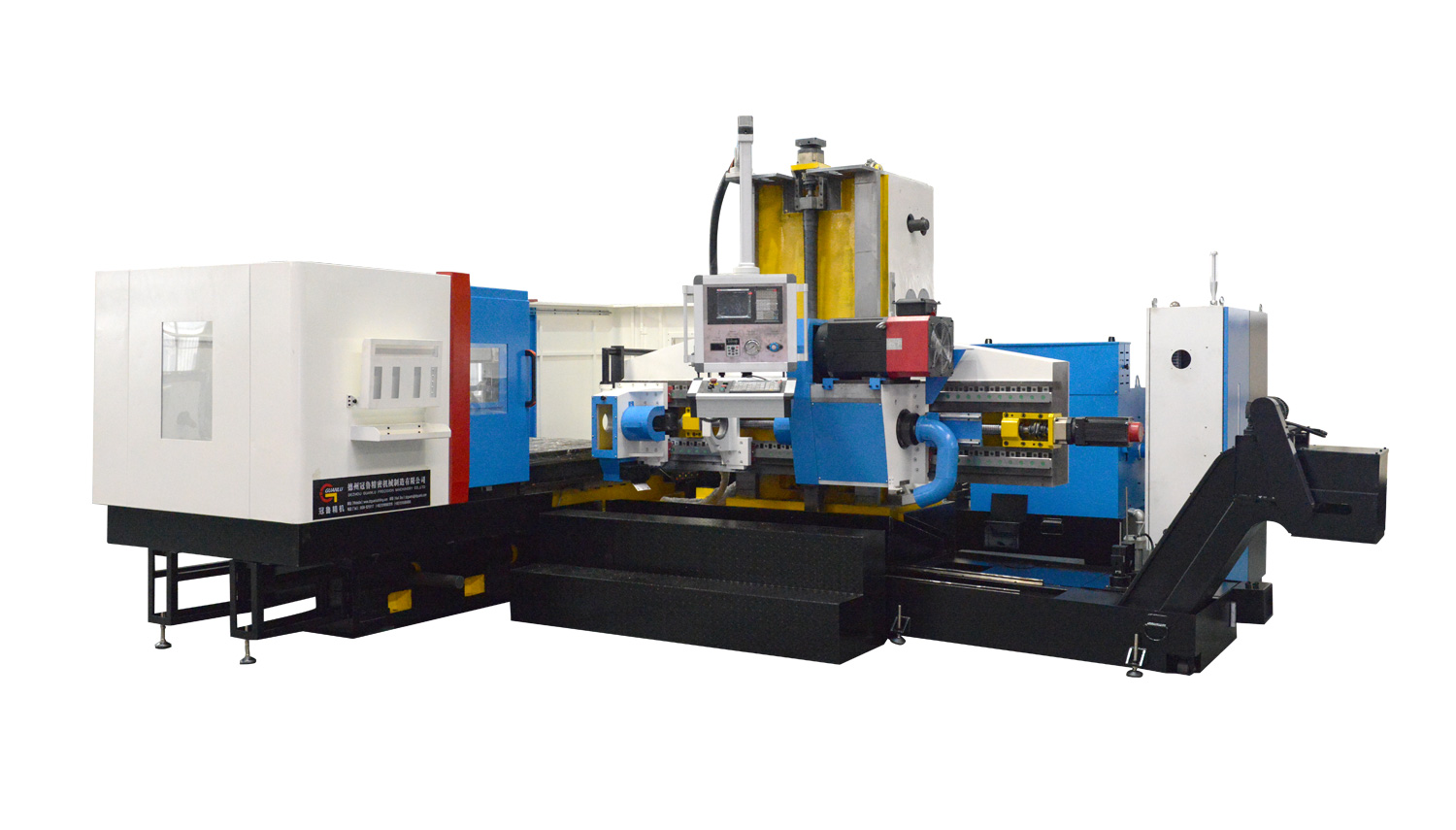

Наша компания разрабатывает комбинированную трехосевую машину для глубокого сверления, которая может использовать как ружейное сверление, так и систему бурения BTA, что удовлетворит потребности многих компаний в бурении глубоких скважин.
Машина краткая:
Метод бурения: ружейное бурение и бурение BTA
Диапазон сверления: φ10-φ30мм
Диапазон сверления BTA: φ25-φ80мм
Глубина сверления глубоких отверстий: 500мм/ 1000мм/ 1500мм/ 2000мм/ 2500мм/ 3000мм
Контроллер ЧПУ: SIEMENS/ FANUC/ KND/ GSK
Ось X: ЧПУ и ход хода: 500мм/ 1000мм/ 1500мм/ 2000мм/ 2500мм/ 3000мм
Ось Y: ЧПУ, ход хода 1000мм;
Ось Z: ЧПУ, ход хода 1000мм;
Рабочий стол: размер 1800мм × 1200мм;
Направляющий упор: сверление ружейное и бурение BTA.
Основной технический параметр машины:
Техническая спецификация |
Параметры |
|||
Одношпиндельный |
Двойношпиндельный |
|||
Работоспособность |
Диаметр сверления |
Ружейное сверление |
8мм-30мм |
4мм-30мм |
Cверление по технологии BTA |
25мм-60мм |
25мм-80мм |
||
Глубина сверления |
1000мм-3000мм |
|||
Длина работы |
1000мм-3000мм |
|||
Макс работа OD |
250мм |
|||
Максимальный вес работы |
2000мм |
|||
Машинные персонажи |
Буровая коробка |
Скорость вращения |
200-2000об/ мин |
Ружейное сверление: 200-5000 |
Мощность двигателя |
18.5 кВт |
Ружейное сверление: 7.5 кВт |
||
Ось Z |
Диапазон скоростей подачи |
5-500 мм/ мин |
||
Быстрая скорость движения |
2000 мм/ мин |
|||
Крутящий момент двигателя |
15Nm |
|||
Другие |
Отверстие L-D соотношение |
100:1 |
||
Общая мощность машины |
45 кВт |
55 кВт |
||

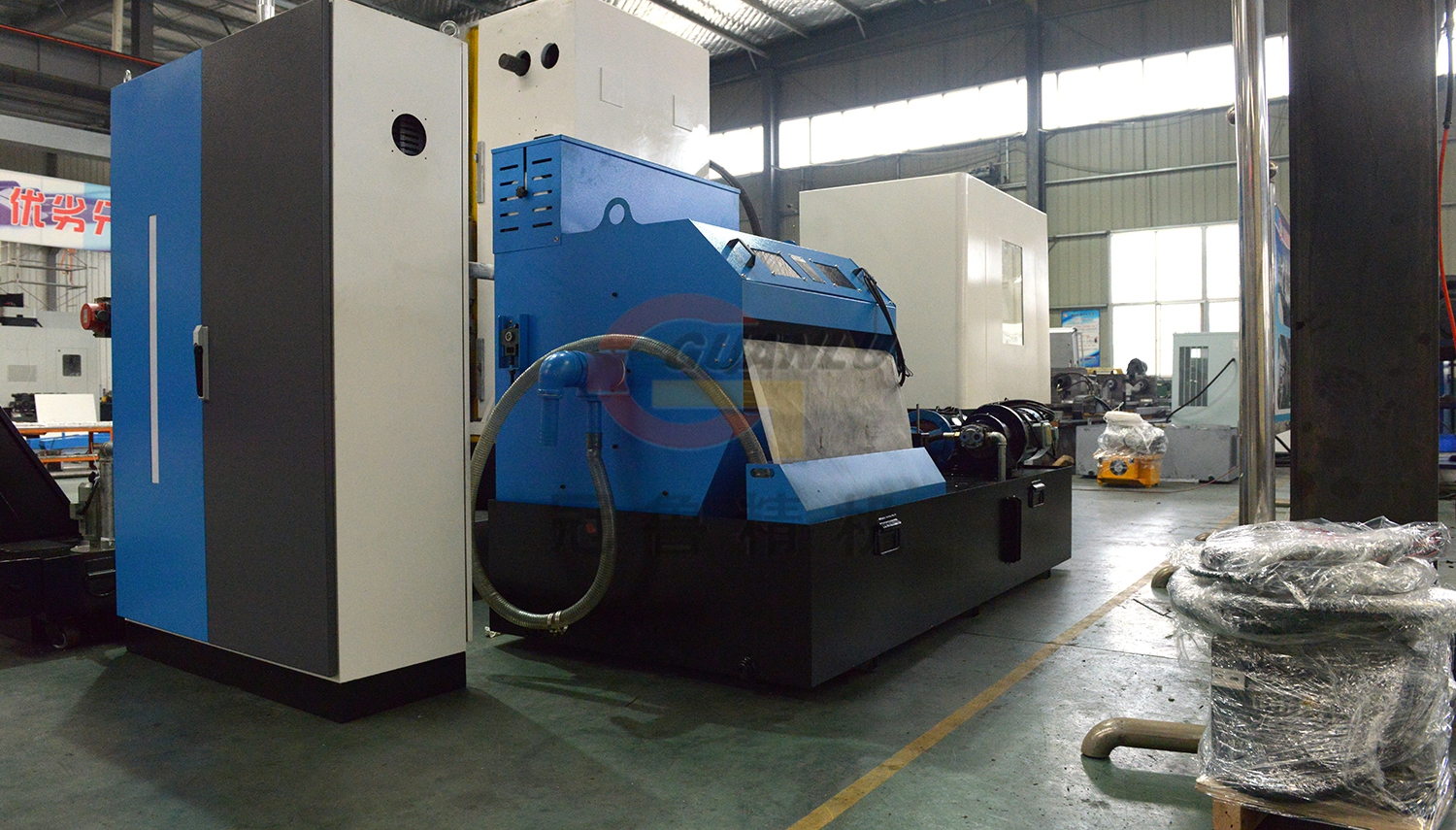

Система охлаждения |
Максимум. давление (МПа) |
10 |
10 |
|
Максимум. течь |
200 |
300 |
||
Точность фильтрации |
20 |
40 |
