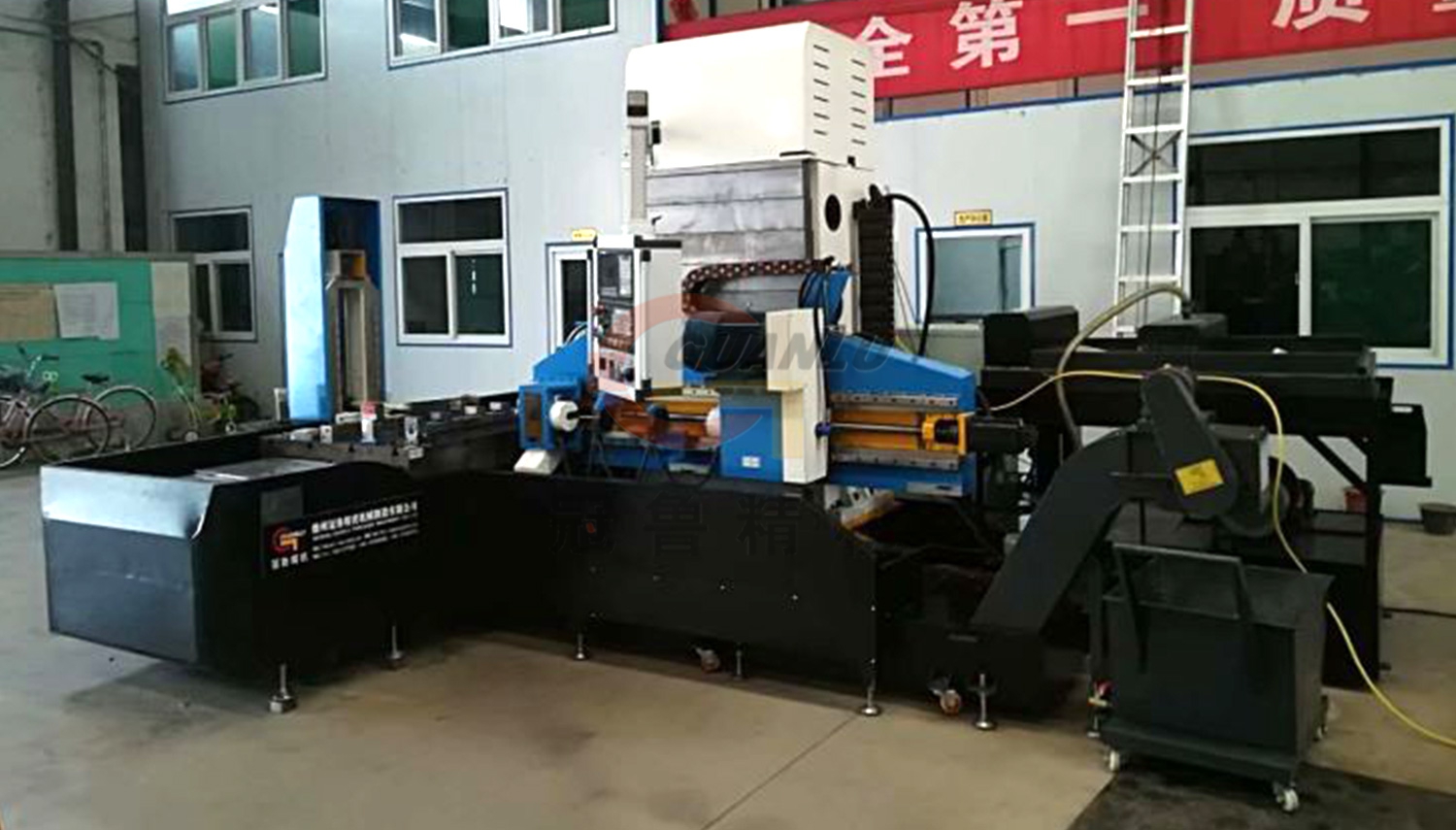

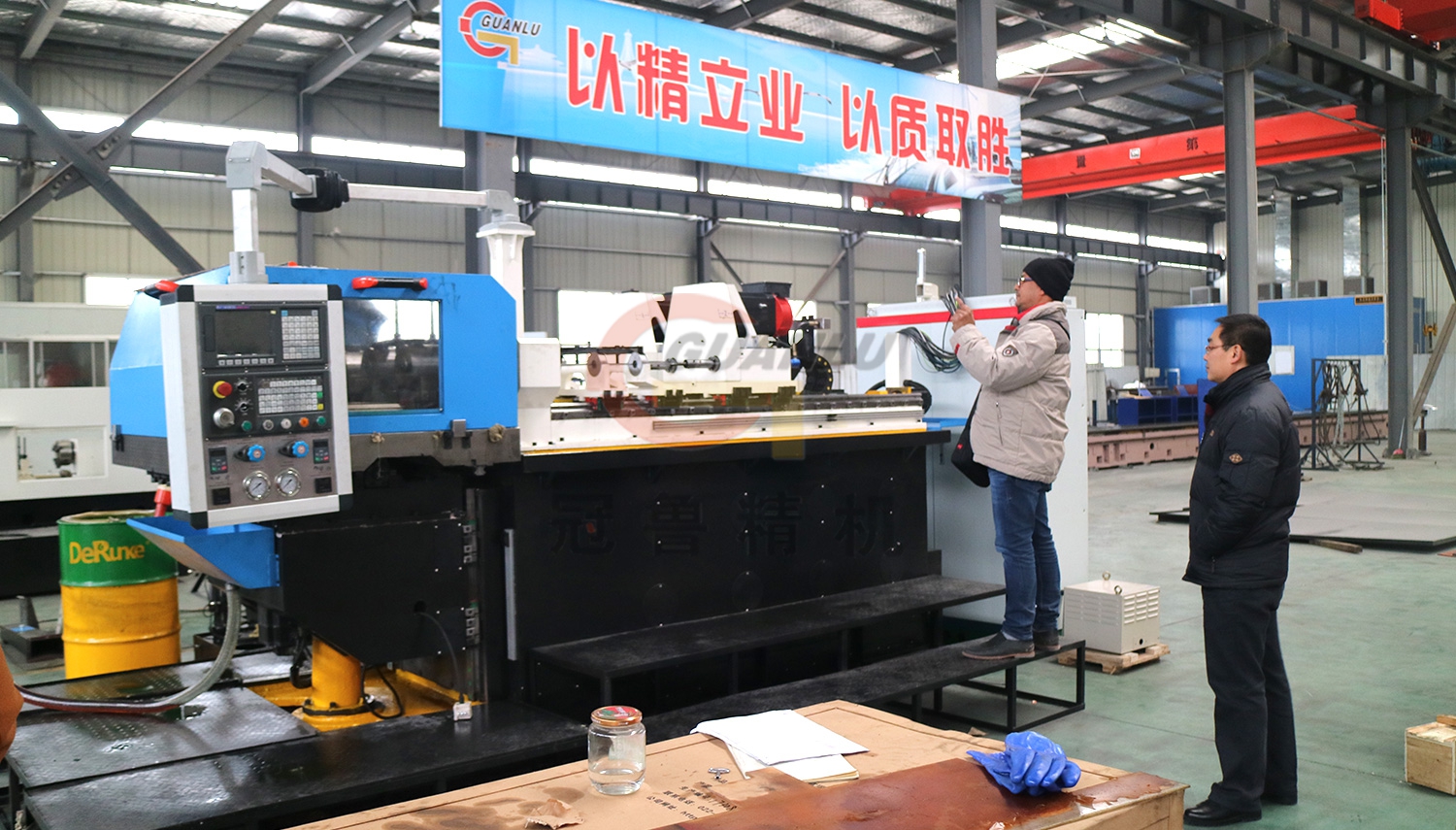

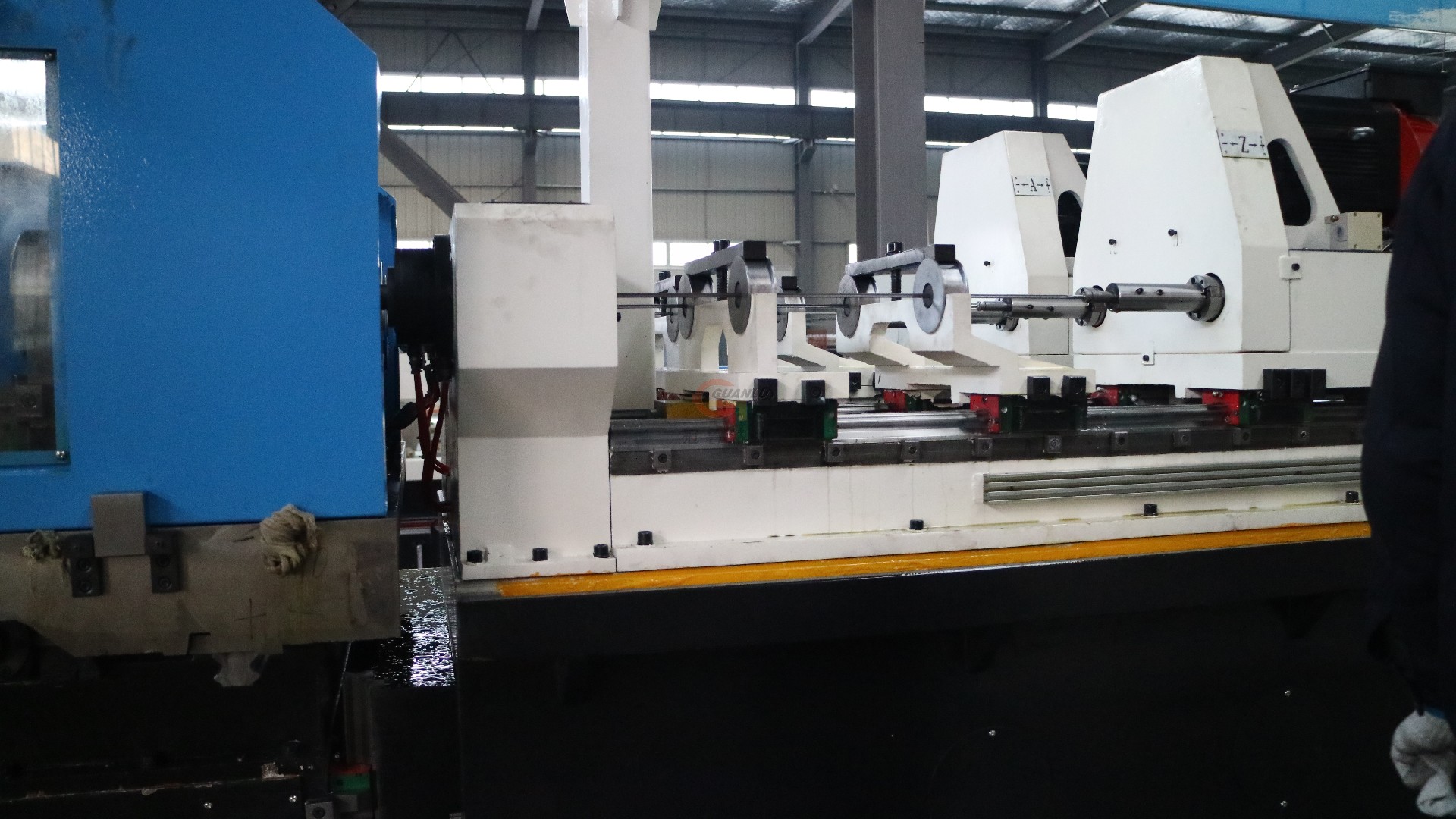

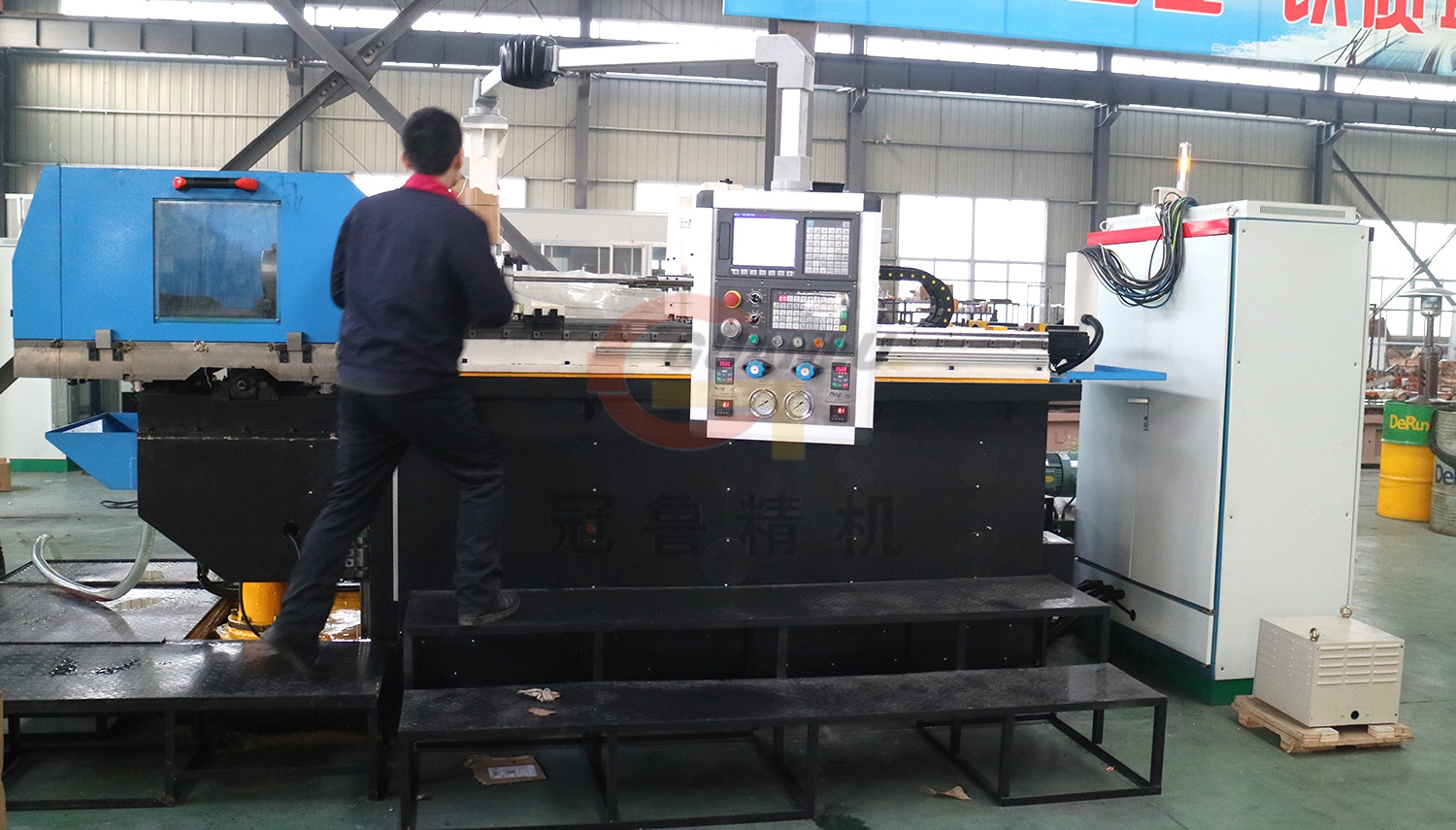

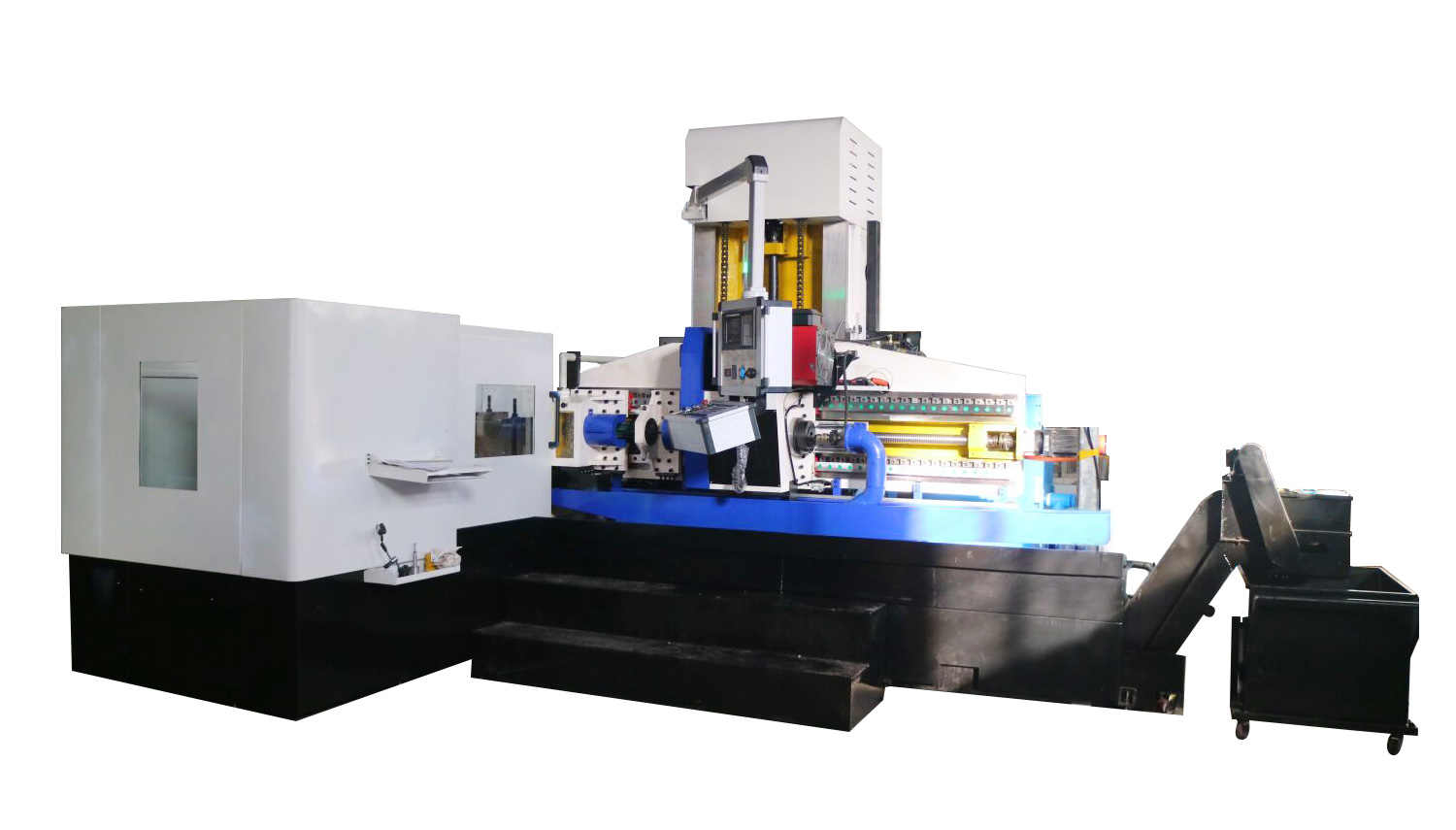

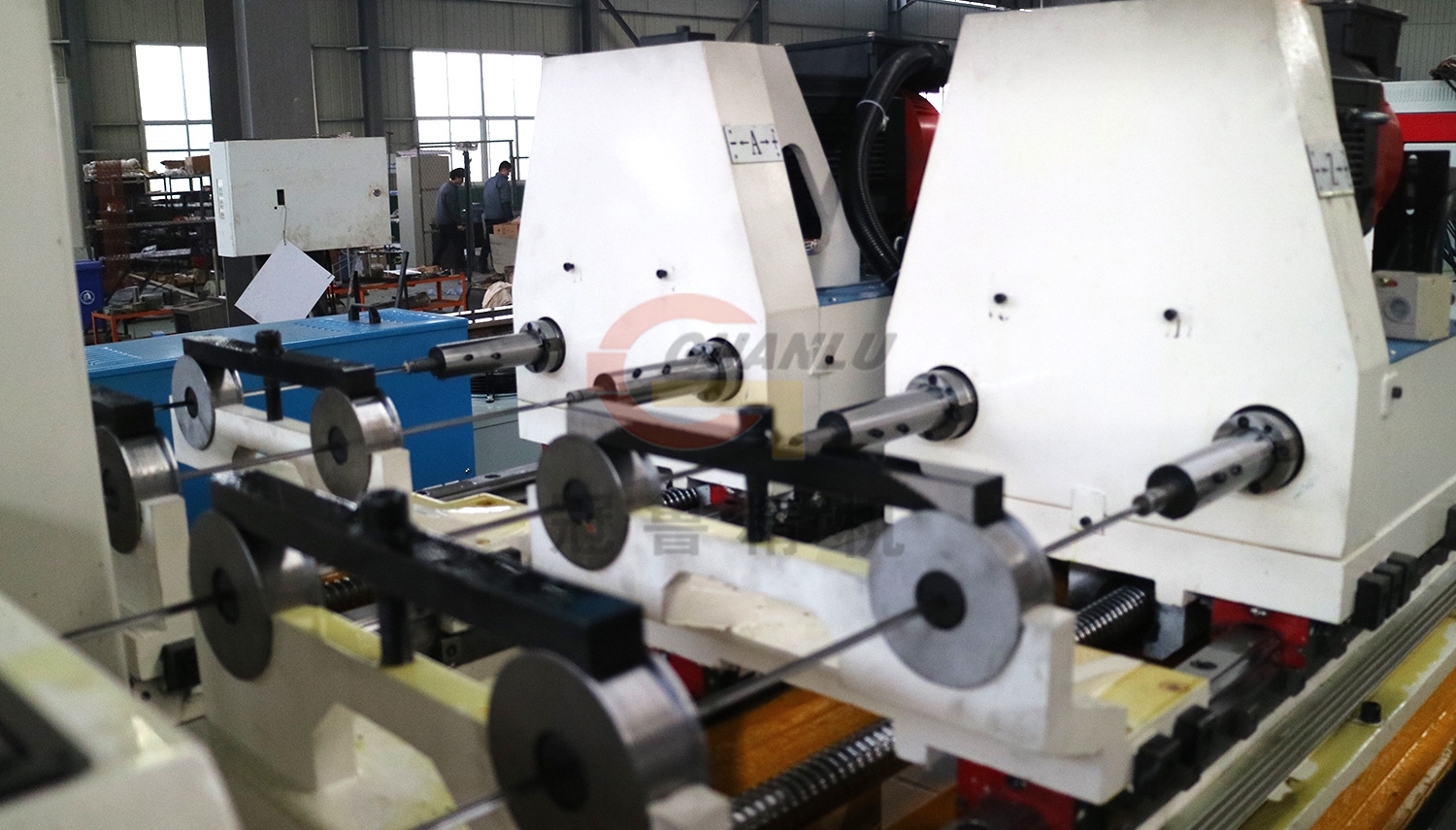

Трёхосный станок для глубокого сверления ружейными сверлам используется для сверления координатных отверстий в задании. Может сверлить прямое, коническое, сквозное, глухое и ступенчатое отверстия.
На машине установлено шесть сервоосей:
Ось X: перемещение привода по горизонтали, роликовая линейная направляющая. ЧПУ управления.
Yaxis: приводное движение, перемещение по вертикальной, роликовой линейной направляющей. ЧПУ управления. Блок сбалансированный.
Ось Z: подача режущего инструмента, роликовая линейная направляющая, управление с ЧПУ. Ось W: управление расстоянием между стойкой
и рабочим столом, направляющая направляющая с двойным прямоугольником.
ЧПУ управления.
Ось: Управление углом поворота режущего инструмента, направляющая планка, управление замкнутым контуром.
Ось B: управление индексом задания, управление ЧПУ.
Сверлильный ящик: максимальная скорость главного шпинделя 6000 об/мин, структура одного шпинделя.
Контроллер ЧПУ: FANUC/SIEMENS/GSK
Основной технический параметр машины:
Технические характеристики |
Параметры |
|||||
Работоспособность |
Диапазон диаметров ружейное сверление |
Φ3～Φ35мм |
||||
Максимум глубина сверления |
1000 мм |
1500мм |
2000мм |
2500мм |
||
Конусное отверстие главного шпинделя |
BT40 |
|||||
Машинный персонаж |
Ось Z |
Диапазон скоростей подачи |
1～3000 мм/ мин |
|||
Быстрая скорость движения |
8м/мин |
|||||
Крутящий момент двигателя |
12Nm |
|||||
Ось W |
Быстрая скорость движения |
3000 мм/ мин |
||||
Ход путешествия |
600мм |
800 мм |
1000 мм |
1200 мм |
||
Крутящий момент двигателя |
30Nm |
|||||
Позиционирование/повторить точность позиционирования |
±0.02mm/±0.015мм |
|||||
Ось X |
Быстрая скорость движения |
5м/мин |
||||
Traval stoke |
1000мм |
1500 мм |
2000 мм |
2500 мм |
||
Крутящий момент двигателя |
30Nm |
40 Nm |
||||
Точность позиционирования / повторного позиционирования |
±0.02mm/±0.015мм |
|||||
Ось Y |
Быстрая скорость движения |
4м/мин |
||||
Traval stoke |
1000мм |
|||||
Крутящий момент двигателя |
22Nm |
|||||
Точность позиционирования / повторного позиционирования |
±0.02mm/±0.015мм |
|||||
Ось A |
Диапазон качания |
Направление часов 16°, против часовой стрелки 26° |
||||
Крутящий момент двигателя |
22Nm |
|||||
Ось B |
Размер рабочего стола |
1 m×1m |
1.6m×1.2m |
2m×1.8m |
2.4m×2m |
|
Грузоподъемность рабочего стола |
5тонн |
8тонн |
15тонн |
20тонн |
||
Установка минимального индекса |
0.001° |
0.001° |
0.001° |
0.001° |
||
Крутящий момент двигателя |
30Nm |
40Nm |
40Nm |
40Nm |
||
Буровая коробка |
Max. Максимум. Скорость вращения |
6000 г/ мин |
||||
Мощность двигателя |
11 кВт |
|||||
Другие |
Макс.дрель L-D соотношение |
100：1 |
||||
Общая мощность машины (Примерно) |
67 кВт |
72 кВт |
77 кВт |
82 кВт |
||
Система охлаждения |
Максимум. давление (МПа) |
10 МПа |
||||
Максимум. течь |
100 Л/мин |
|||||
Точность фильтрации |
20μм |
|||||
