Дэчжоу Гуанлу Прецизионная Машина

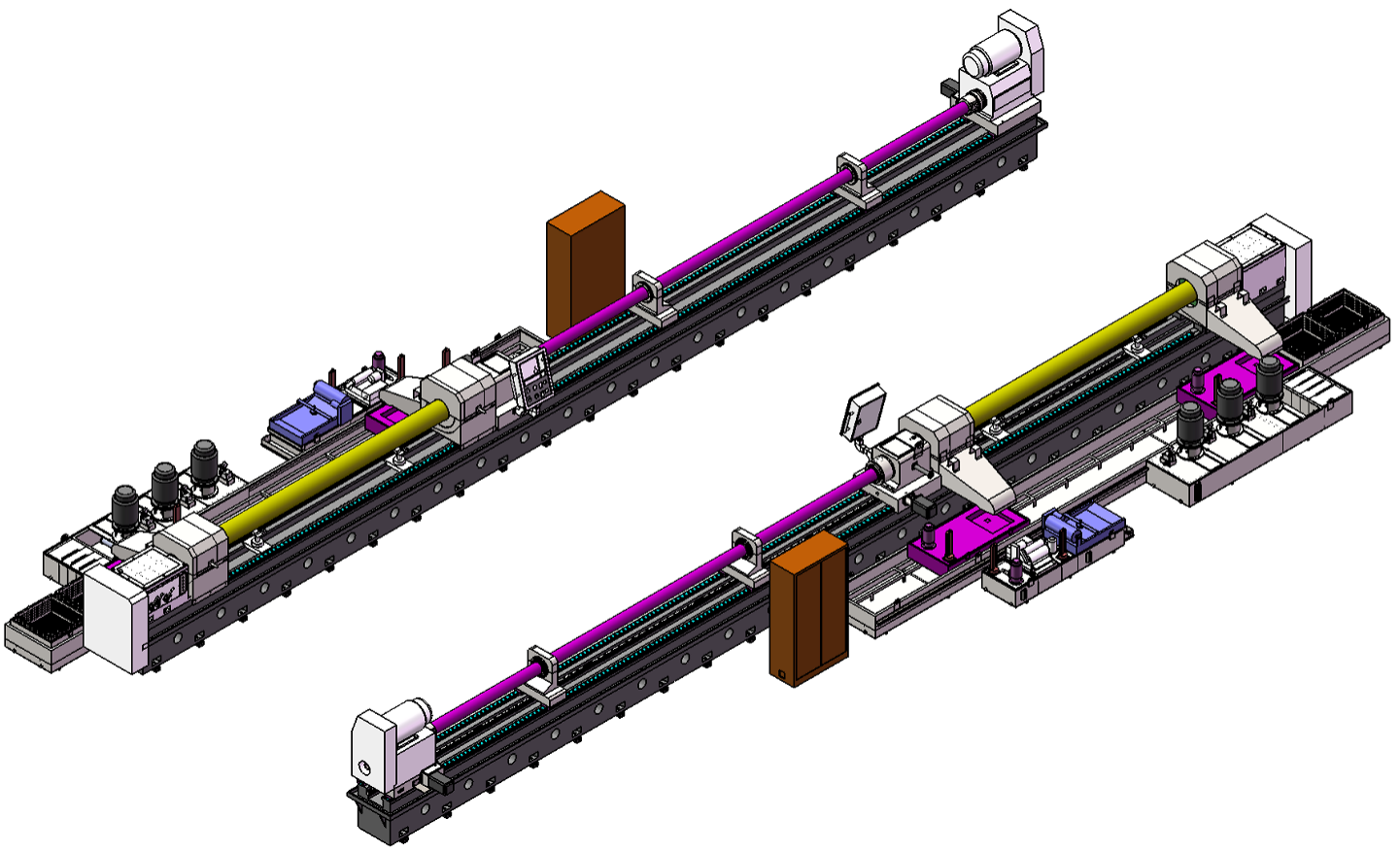

Чтобы удовлетворить особые требования клиентов к расточной и хонинговальной обработке, мы проектируем комбинированный станок для расточной и хонинговальной работы.
Краткое описание машины:
■ Диапазон сверления: Φ150 ~ Φ800мм
■ Рабочая глубина: 8000мм
■ Диапазон длины работы: 1000мм ~ 8000мм
■ Функция машины: счетчик расточной, расточной, хонинговой.
■ Компоненты станка: станина станка, шпиндельная бабка, рабочий упор двух групп, напорный маслоподъемник, упор инструментальной штанги двух групп, ящик для сверла, линейный направляющий рельс, рейка и шестерня, система охлаждения буровых отверстий, система хонингующей системы охлаждения, контроллер ЧПУ, электрическая коробка.
■ Зажимное приспособление: четыре зажима бабки для зажима одного конца работы, другой конец использует давление масла для зажима.
■ Ось ЧПУ:
Ось Z1. Сверло вертикального перемещения. Скорость движения имеет высокую скорость для хонингования и низкую скорость для бурения. Высокая скорость и низкая скорость переключения вручную.
Z2 оси, напорные масла плотно работу.
Ось Z3, хонинговальная головка расширяется.
■ Направляющая: используйте усиленную линейную направляющую.
■ Сверлильный ящик: приводной режущий инструмент ratate, хонингование и расточка разделяют один комплект сверлильного ящика.
■ Система охлаждения: два комплекта, хонинговальные и расточные с двумя масляными камерами.
■ Система обвалки охлаждающей жидкости: насос охлаждающей жидкости двух групп, одна тележка для стружки, маслобак.
■ Система хонингования охлаждающей жидкости: один насос группы охлаждающей жидкости, 2 комплекта циркуляционной камеры, одна комплектная коробка чистого масла.
Основной технический параметр машины:
Техническая спецификация |
Параметры |
Замечания |
|||
Работоспособность |
Скучный диапазон |
Φ150~Φ800мм |
|||
Максимальная рабочая длина |
8000мм |
||||
Длина работы |
1000-8000мм |
||||
Машинный персонаж |
Ось Z1 (Подача бурильного ящика) |
Растачивание |
Диапазон скоростей |
5~1000мм/ мин |
|
Хонингование |
Диапазон скоростей |
5~18м/мин |
|||
Крутящий момент серводвигателя/Мощность |
40Нм/10.5кВт |
||||
Ось Z2 (движение напора масла) |
Быстрая скорость |
3м/мин |
|||
Крутящий момент серводвигателя/Мощность |
38Нм/7.9кВт |
||||
Ось Z3 (Хонингование головы расширяется) |
Крутящий момент серводвигателя/Мощность |
15Нм/2.4кВт |
|||
Буровая коробка |
Максимум. Скорость вращения |
10~350 г/ мин |
Бесступенчатый |
||
Мощность двигателя |
30кВт |
Серво шпиндель |
|||
Головная рама |
Максимум. Скорость вращения |
3.15~315 г/ мин |
|||
Мощность двигателя |
30кВт |
Обычный мотор |
|||
Цыпленок |
φ1000мм |
manual four ja |
|||
Другие |
Линейная ширина рельса |
63мм |
|||
Размер пола машины |
25.25m×3m |
||||
Вес машины |
Около 39 тонн |
||||
Общая мощность машины |
100кВт |
||||
Система охлаждения |
Отверстие для растачивания |
Мощность насоса охлаждающей жидкости |
5.5KW,2groups |
||
Максимум. течь |
800Л/мин |
||||
Отверстие для хонингования |
Двигатель насоса охлаждающей жидкости |
2.2KW,1group |
|||
Flow |
200Л/мин |
