■ Использование машины: для протяжки винтовки ствола
■ Машина в основном структура:
■ Максимальная длина работы: 1000 мм.
■ Зажим работы: гидравлическая задняя бабка, опора для позиционирования работы оснащена конусным диском, главный шпиндель tainlstock может автоматически выталкиваться из-под контроля гидравлической системы. Используйте снятие фаски для автоматического зажима и позиционирования работы.
■ Машина в основном состоит из: станины станка, рабочего стола, коробки главного шпинделя, упора держателя хвоста, упора для позиционирования работы, гидравлической задней бабки, двухпозиционного упора для работы, линейной направляющей, системы GSK CNC.
■ Станина, рабочий стол и камеры являются литыми деталями.

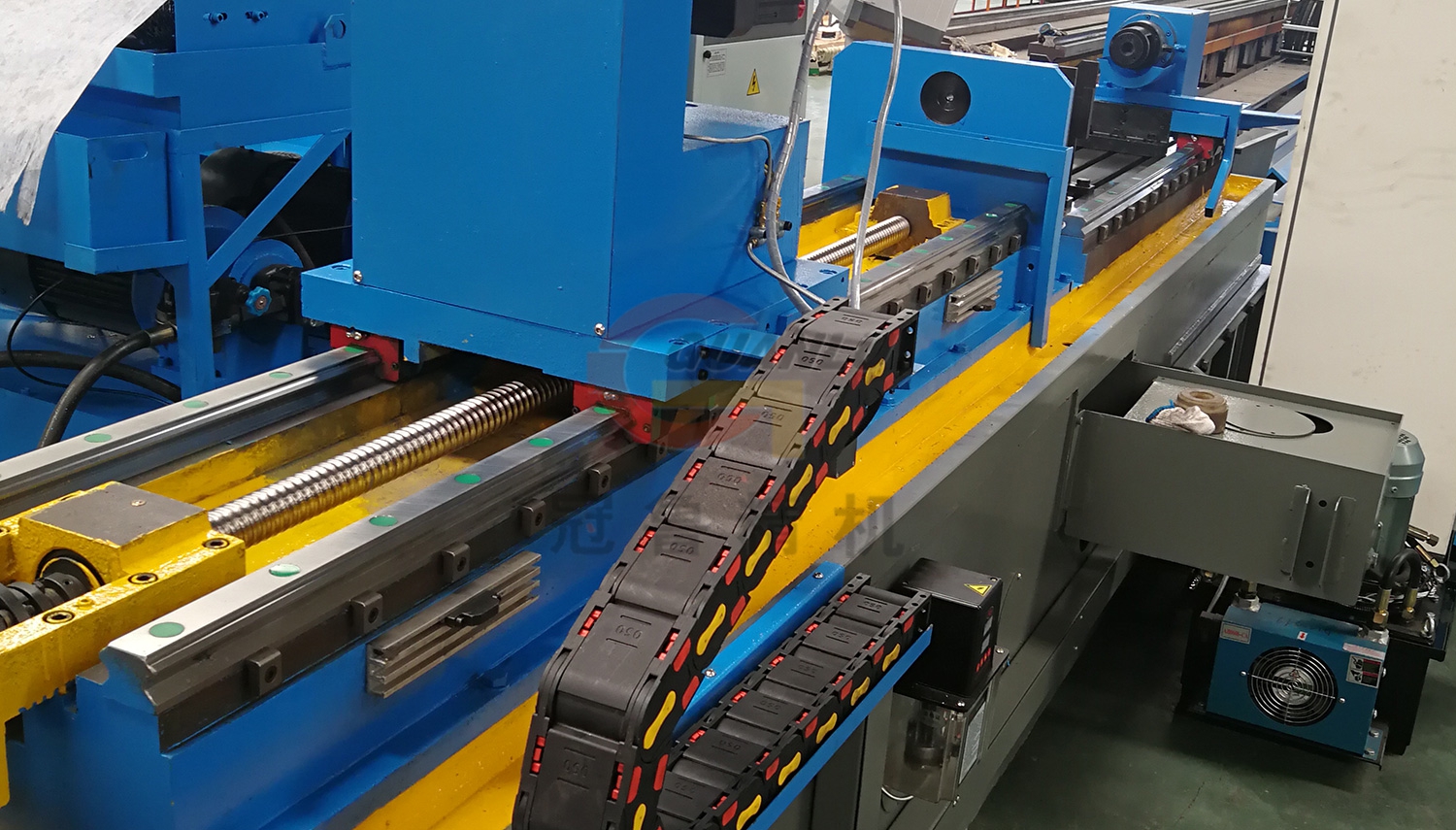

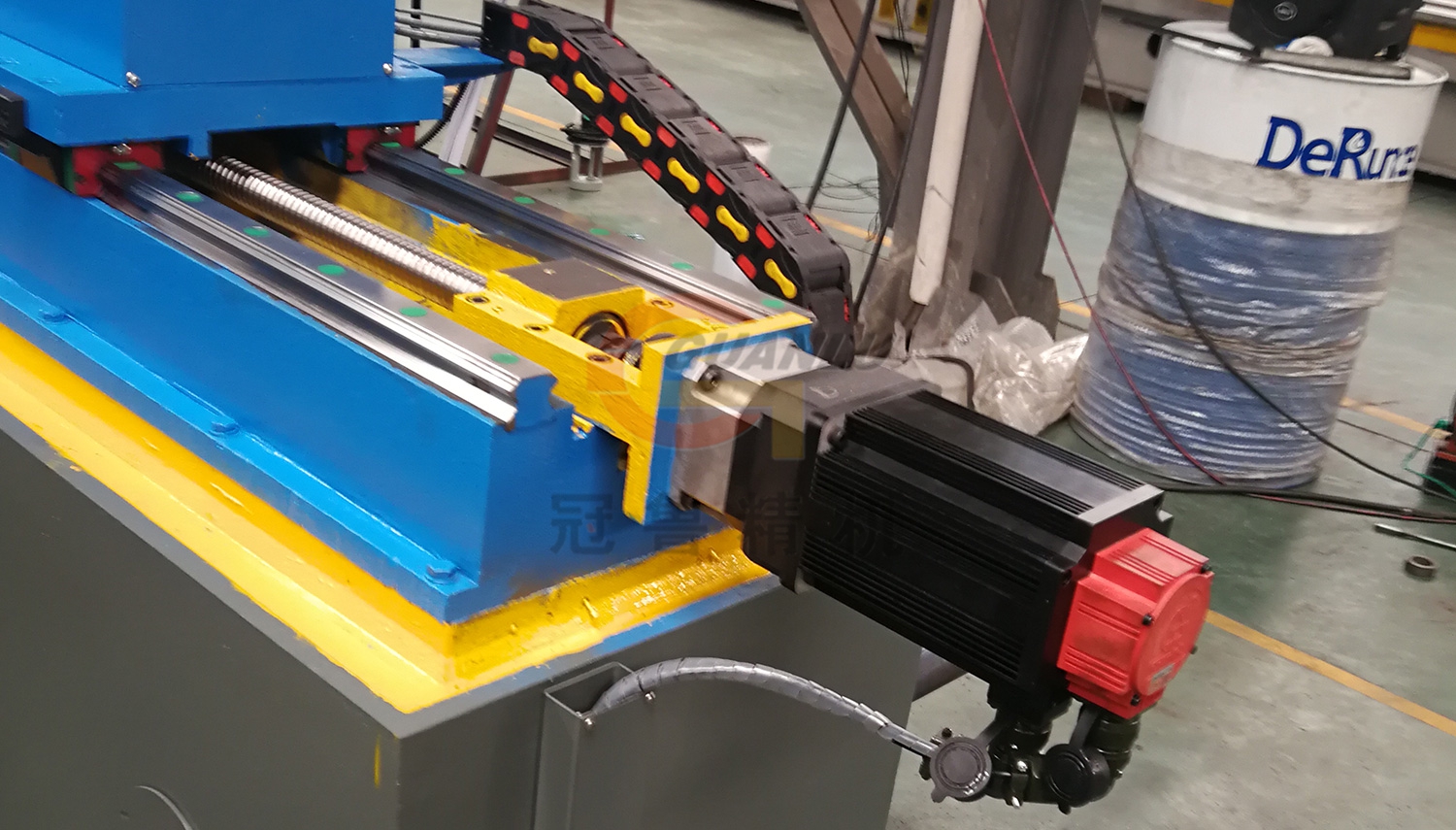

Перемещение оси Z главного шпинделя: принимает серводвигатель, редуктор сервопривода, привод шарико-винтовой передачи по оси Z, максимальный быстрый ход составляет 4,5м/мин, параметры серводвигателя: 4,7кВт, 15 Нм; Для движения используется линейная направляющая шина.

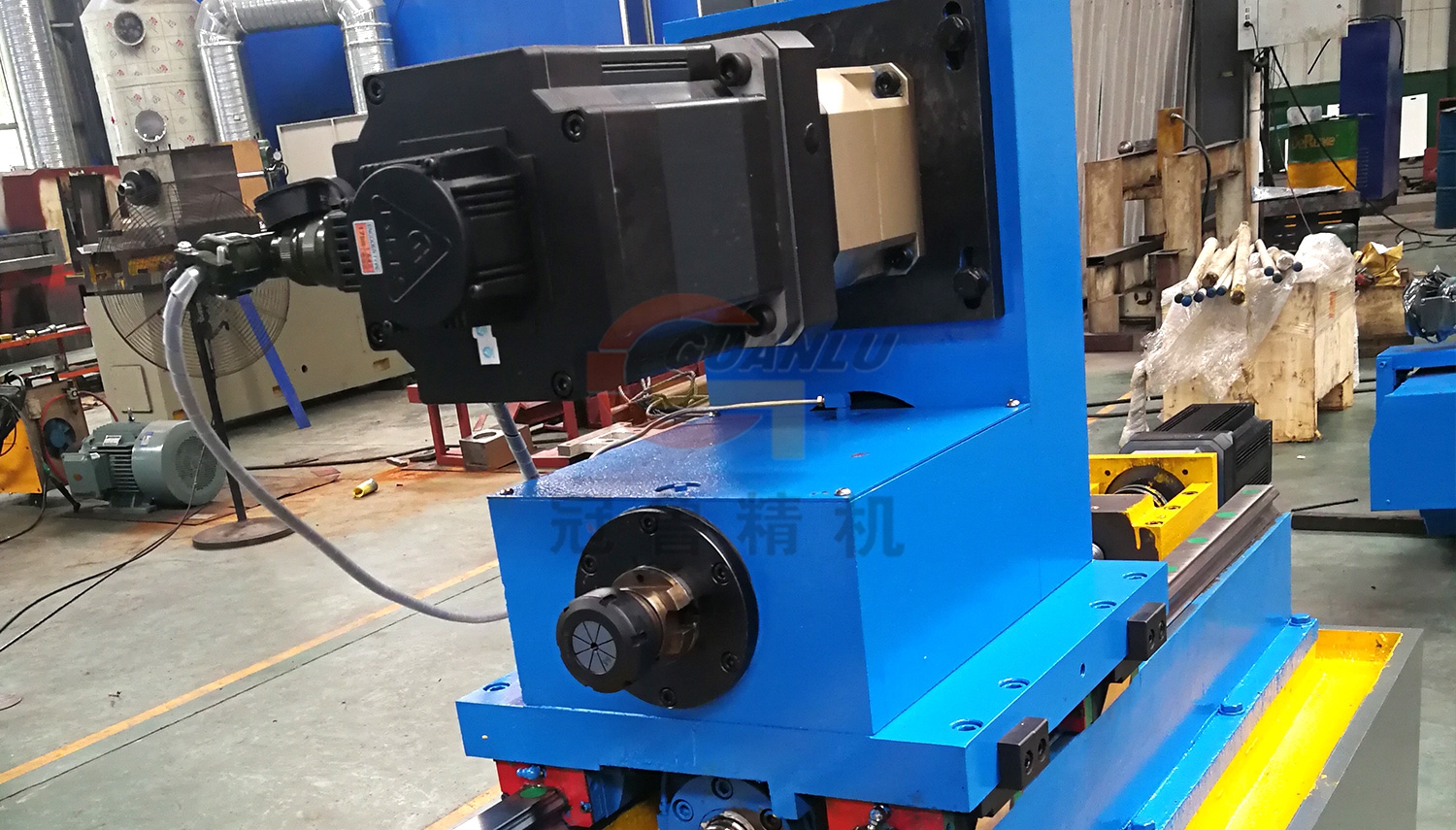

■ Вращение коробки главного шпинделя (направление C): использует серводвигатель, редуктор сервопривода для привода вращения главного шпинделя в направлении C, максимальная скорость вращения главного шпинделя 10 об/мин. Параметры Параметры серводвигателя: 2.8 кВт, 18 Нм.
■ Во время работы главный шпиндель, вращающийся в направлении C, одновременно перемещается в направлении Z, направление Z и направление C (две оси) блокируются.
■ Гидравлическая задняя бабка: возможно ручное перемещение в рабочем столе с Т-образным пазом, используется для зажима работ различной длины, после перемещения в подходящее положение, ручная фиксация на рабочем столе, подвижная направляющая - катящая линейная направляющая; Главный шпиндель задней бабки может быть расширен или сжат под управлением гидравлической системы. Используется для работы ослабить или закрепить.

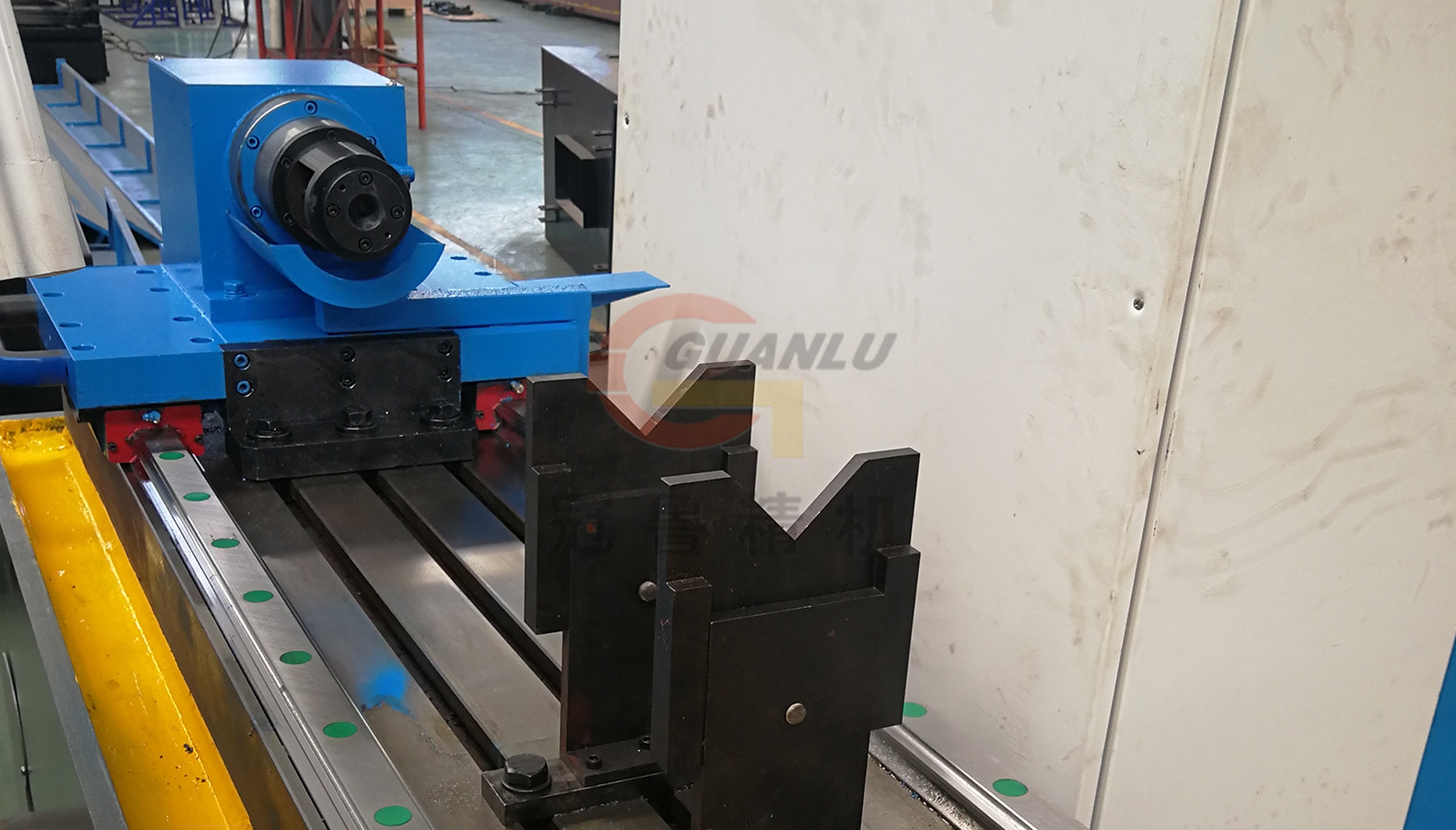

■ Упор для позиционирования работы: оборудуйте конический диск, работайте с гидравлической задней бабкой, чтобы закрепить работу.
■ Отдых для поддержки работы: два комплекта, используемые для предварительного позиционирования работы.
■ Принимает эластичный коллектор для соединения держателя инструмента и главного шпинделя, ослабления или блокировки вручную.
